Ronald Mc. Donald Huis Emma AMC in Amsterdam

De schuin verlopende plattegrond van de nieuwbouw zorgt ervoor dat geen enkele constructieve as gelijk is.

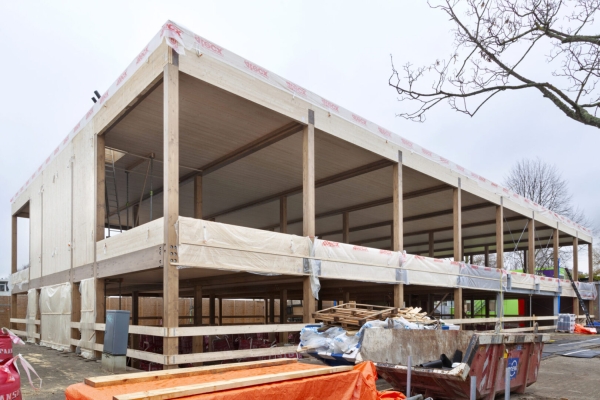

Door NAP Ingenieurs is een constructief ontwerp gemaakt bestaande uit een stalen skelet met kanaalplaatvloeren. Om de constructiehoogte te reduceren is er plaatselijk gekozen voor het werken met de Slim Floor Beam (een H-profiel met aan de onderzijde een plaat). Ook het verbinden van bestaand met nieuw heeft extra aandacht nodig vanwege hoogteverschillen in de vloeren.

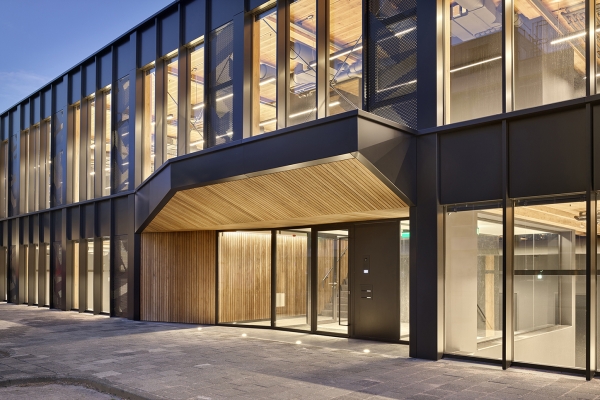

Het dak en de gevels worden verder opgebouwd met houten elementen tussen het staalskelet. De voorgevel en zijgevel van het dakterras aan de achterzijde wordt voorzien van kokers omkleed met houten lamellen, tezamen met de houten uitstraling van gevel en dak vormt dit een speels nieuw geheel.

Rooswijck in Amsterdam

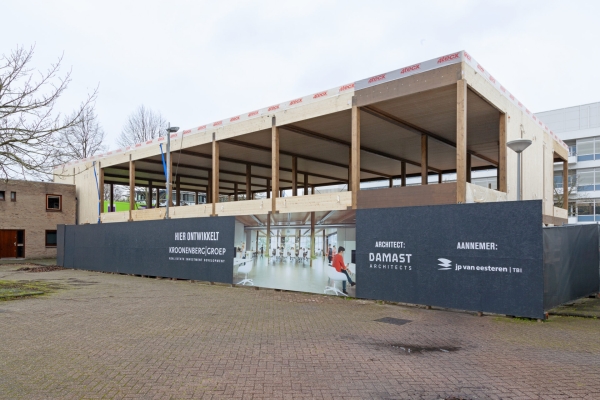

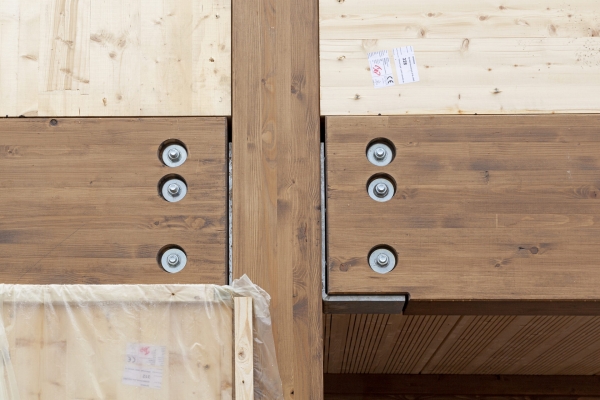

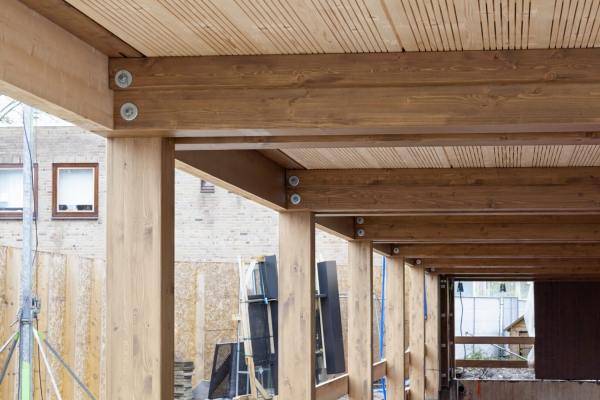

De fundering en de keldervloer blijven bij de verbouwing behouden en worden hergebruikt als fundering voor een nieuwe opbouw. Door het toepassen van lichte bouwmaterialen kan een extra verdieping worden gerealiseerd. De volledige opbouw wordt opgetrokken in een bio-based constructie. De houten kolommen en gelamineerde liggers vormen de hoofddraagconstructie.

Om de hoge gewenste vloerbelastingen van 500kg/m2 te kunnen dragen, zijn Lignatur kanaalplaatvloeren toegepast. In de vloeren zijn direct oplossingen voor akoestiek, brandwerend en licht geïntegreerd. De vloeren kunnen een overspanning tot wel twaalf meter overbruggen.

Interesse om dit systeem ook in uw project toe te passen? Wij kunnen voor u de mogelijkheden bekijken. Neem contact met ons op.

Gastvrije Hoeve in Amstelveen

Door NAP ingenieurs is een analyse gemaakt van het bestaande vastgoed op de erven. Beoordeeld is welke bouwdelen geschikt zijn voor hergebruik en welke aanpassingen nodig zijn om deze weer veilig te kunnen gebruiken. Dit onderzoek, naar onder andere de bestaande houtkwaliteit en aantasting, is in samenwerking met VanLierop uitgevoerd. Geconcludeerd is dat de stallen vrijwel geheel behouden konden blijven. Voor één van de stallen is een aanpassingsontwerp gemaakt waarbij bestaande gelamineerde spanten zullen worden verhoogd om zo meer stahoogte te creëren.

Twee woongebouwen zullen opnieuw worden opgebouwd. De gebouwen, vormgegeven naar een schuur-typologie, zullen volledig in bio-based materialen worden gerealiseerd. Bij het ontwerp van de fundering van deze bouwdelen is in samenwerking met de aannemer rekening gehouden met de beperkte bereikbaarheid van de bouwlocatie.

Oostkerk in Middelburg

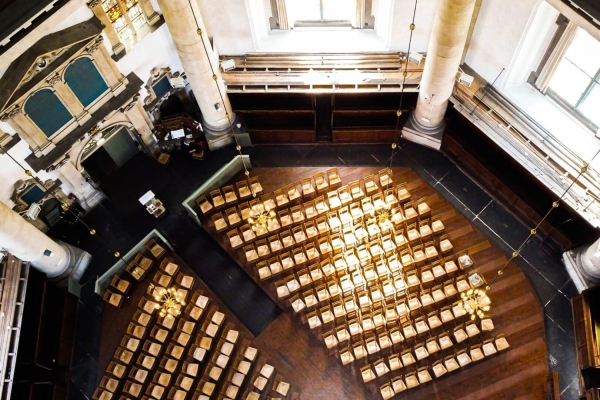

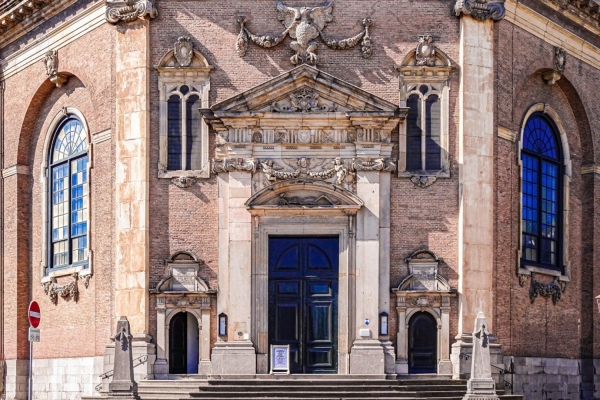

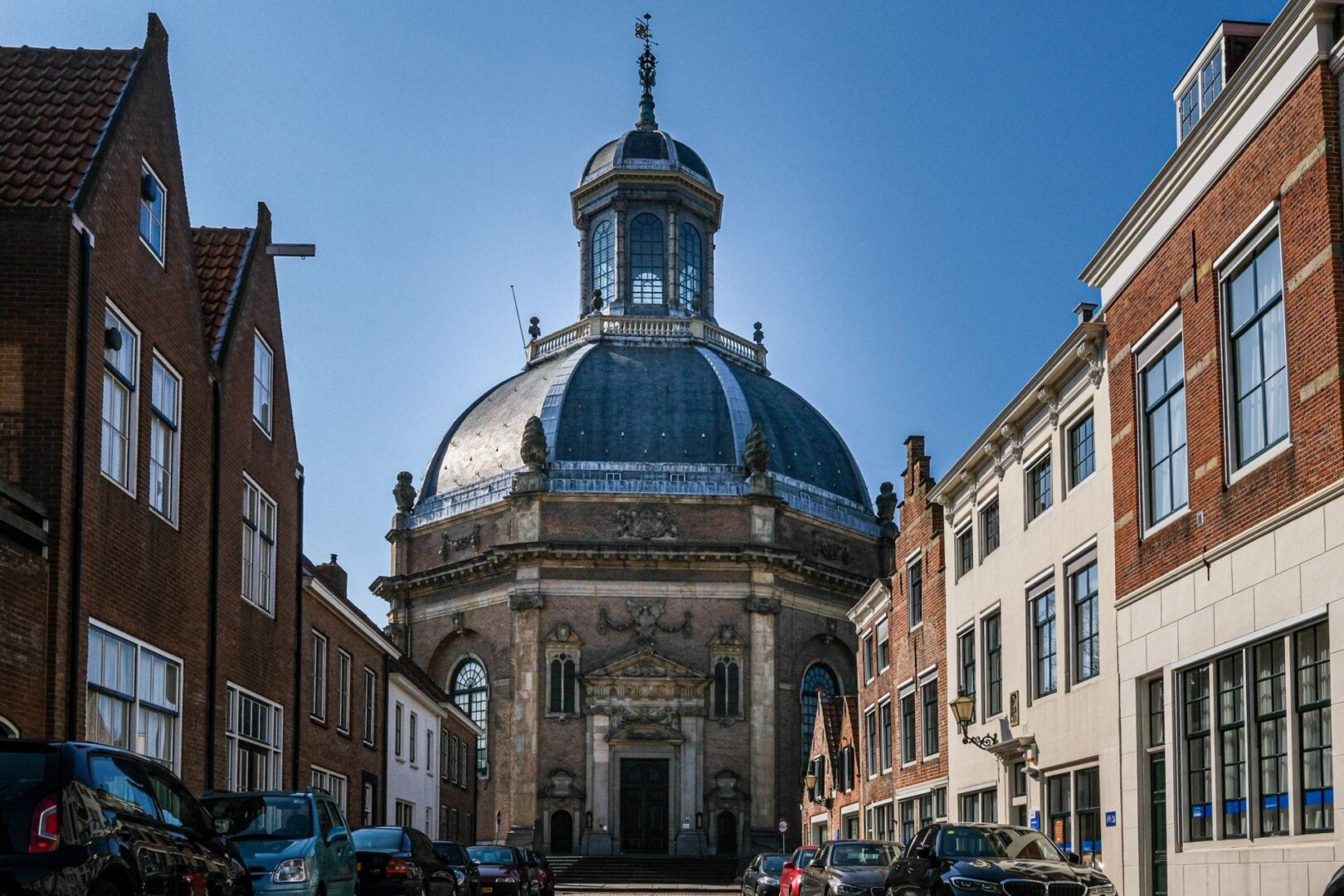

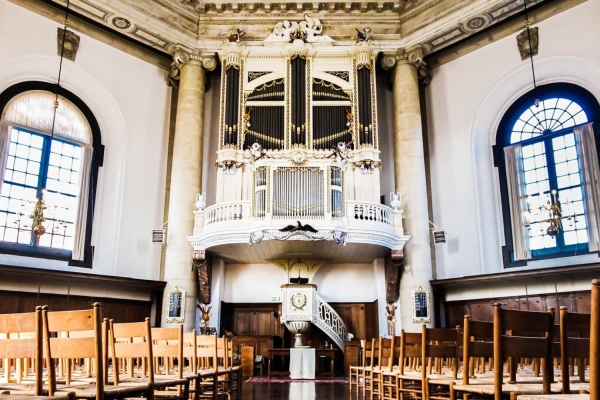

De Oostkerk in Middelburg is een enorme zeventiende-eeuwse protestante koepelkerk, in bezit van Stichting Monumentenbezit. Het gebouw staat in de ‘Top 100 van de Nederlandse Monumenten’. Door de enorme omvang van de het kerkgebouw en de verouderde installaties zijn de energiekosten hoog en heeft het gebouw ook een flinke CO2 footprint. Door de eigenaar is besloten om een grootschalig verduurzaming van het topmonument uit te voeren, om het gebouw ook in de toekomst verantwoord te kunnen blijven gebruiken voor evenementen, voorstellingen en exposities.

Maar hoe verduurzaam je een top 100 monument, waarvan zelfs het interieur hoogmonumentaal is? Dat wordt in onderstaande video uitgelegd.

Om het kerkgebouw zo veel mogelijk te ontzien, is een pand naast de koepelkerk aangekocht om daar de installaties in te kunnen plaatsen. Er is een warmtepomp met bijbehorende geluidsdempers, een cv-opstelling en een deel van de regeltechniek in het pand geplaatst. Door NAP ingenieurs is het casco van dit bijgebouw ingemeten, doorgerekend en waar nodig versterkt om de belastingen en trillingen uit deze installaties op te kunnen vangen.

In het kerkgebouw zijn bestaande verdiepingsvloeren rekenkundig gecontroleerd en benut om de installaties op af te steunen. Plaatselijk zijn in dragende wanden van de kerk leidingdoorvoeren aangebracht, met respect voor het monument.

Op beganegrondniveau is een nieuw tweelaags volume in de koepelkerk gebouwd waarin toiletruimten zijn toegevoegd. Omdat dit volume op het bestaande dek van een reinwaterkelder moest afsteunen, is de constructie van dit bouwwerk opgebouwd uit zeer slanke houtprofielen.

Verduurzaming complexen Hugo de Grootplein

Bij de verduurzaming van het dak, naar ontwerp van TPAHG architecten, wordt de dakconstructie waar nodig hersteld en voorzien van een hoogwaardig isolatiepakket.

Uitgangspunt bij deze verduurzaming is een pragmische aanpak van de bestaande constructie. Door de bestaande spantconstructies te inspecteren en in te meten kon gebruik worden gemaakt van de NEN8700. Een norm die handreiking biedt voor berekening van de bestaande draagconstructies en aanpassingen daaraan. Doordat veiligheidsfactoren hiermee konden worden gereduceerd, hoefden slecht een aantal houten spanten te worden versterkt om het aanvullende gewicht uit het dakpakket te kunnen dragen.

Circulaire DFH-Eco funderingspaal

Circulaire bouwwerken staan tot nu toe vrijwel altijd op ‘teleurstellend traditionele’ funderingen. Dat geldt zelfs voor demontabele tijdelijke gebouwen. Samen besloten wij de bestaande DFH-paalsysteem door te ontwikkelen tot een circulaire funderingspaal, de DFH-eco-paal.

Citaat artikel Bouwwereld.nl:

Centrisch element
De DFH-paal is een stalen paal met schroefdraad, die met een kleine (electro)motor trillingvrij en zonder zware vervuilende machines tot de draagkrachtige zandlaag worden geschroefd. DFH gebruikt de paal om funderingen te herstellen, waarbij ze naast de funderingsbalk in de grond worden gedraaid. Voor circulaire nieuwbouw moest de kopplaat daarom zo worden aangepast dat de paal als centrisch funderingselement kan worden gebruikt. De paal is nu zowel geschikt als drager van een bovengrondse stalen ligger als van een ondergrondse (prefab) beton balk.

Tot 20 meter
Er zijn meer van dit soort schroefsystemen, maar veelal voor beperkte belastingen en beperkte dieptes. De DFH-eco paal kan een centrische belasting van 100 tot 140kN dragen, uiteraard afhankelijk van de ondergrond. Dankzij de modulaire opbouw, kan de paal met een door constructeur te bepalen schijfdiameter tot wel 20 meter diepte aangebracht worden. Het is daarmee een geschikt systeem voor lichte en middelzware bouwwerken, van één of twee bouwlagen.

Een goede stap
De palen hoeven door de toegepaste voorbehandeling niet met beton te worden omgoten. Als het bouwwerk wordt verplaatst of gedemonteerd, kunnen de palen simpelweg weer uit de grond geschroefd worden. Het systeem is voorzien van een demontabel koppelsysteem en daarmee een goede stap richting een circulaire maatschappij.
