Ronald Mc. Donald Huis Emma AMC in Amsterdam

De schuin verlopende plattegrond van de nieuwbouw zorgt ervoor dat geen enkele constructieve as gelijk is.

Door NAP Ingenieurs is een constructief ontwerp gemaakt bestaande uit een stalen skelet met kanaalplaatvloeren. Om de constructiehoogte te reduceren is er plaatselijk gekozen voor het werken met de Slim Floor Beam (een H-profiel met aan de onderzijde een plaat). Ook het verbinden van bestaand met nieuw heeft extra aandacht nodig vanwege hoogteverschillen in de vloeren.

Het dak en de gevels worden verder opgebouwd met houten elementen tussen het staalskelet. De voorgevel en zijgevel van het dakterras aan de achterzijde wordt voorzien van kokers omkleed met houten lamellen, tezamen met de houten uitstraling van gevel en dak vormt dit een speels nieuw geheel.

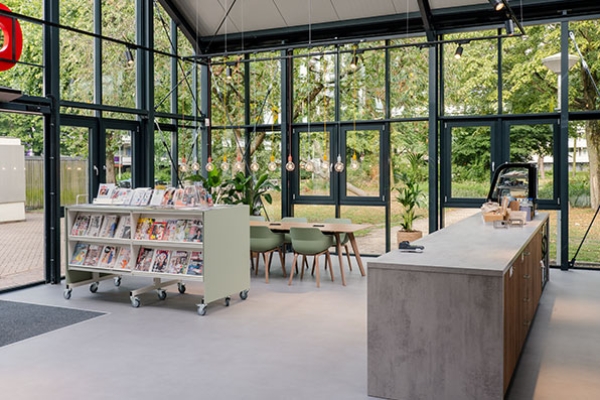

OBA Molenwijk

Van Bescheiden naar Gastvrij

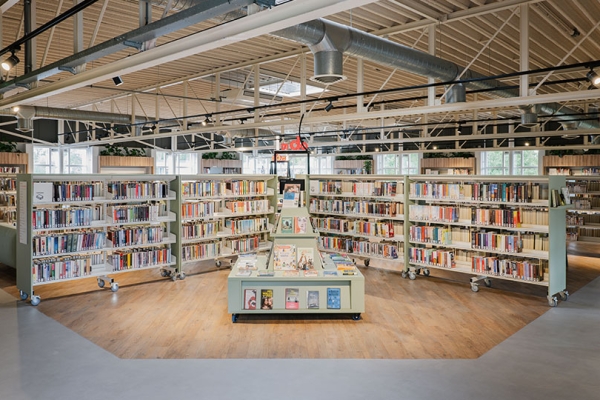

Ooit een bescheiden gebouw, verscholen in een hoek van een winkelplein, straalt OBA Molenwijk nu als nooit tevoren. Het was te bescheiden voor zijn belangrijke rol in de wijk en gemeenschap. Mint Architecten zag potentieel voor verandering en stelde voor het gebouw te transformeren tot een zichtbare, gastvrije en transparante hub voor kennis en gemeenschap. De open, zeer ranke, stalen draagconstructie draagt bij aan deze open uitstraling. De constructie is zichtbaar, maar tot een minimum beperkt.

Flexibel en Inclusief Ontwerp

Architect David Tol benadrukt de inclusiviteit van het ontwerp, waarbij de bibliotheek verschillende ruimtes biedt voor diverse behoeften. Het is een gebouw voor iedereen, met aandacht voor privacy en veiligheid. De flexibiliteit van de ruimtes maakt het mogelijk om aan verschillende activiteiten en behoeften tegemoet te komen.

Fijnste Bibliotheekcafé

De vernieuwde OBA Molenwijk is niet te missen – het is niet alleen een bibliotheek, maar een levendige gemeenschapsruimte die de kern vormt van het lokale leven in Amsterdam-Noord. En sinds kort is het café uitgeroepen tot een van de fijnste bibliotheekcafé ’s van Amsterdam. Het kan niet anders dat onze fijne constructie daaraan een bijdrage heeft geleverd.

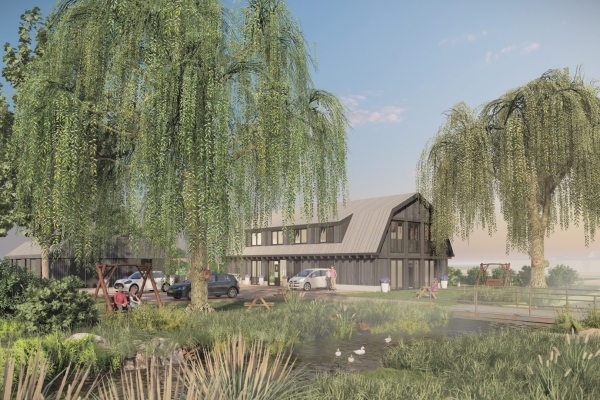

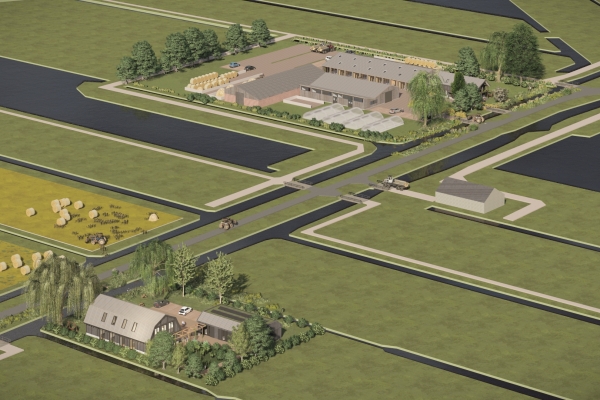

Gastvrije Hoeve in Amstelveen

Door NAP ingenieurs is een analyse gemaakt van het bestaande vastgoed op de erven. Beoordeeld is welke bouwdelen geschikt zijn voor hergebruik en welke aanpassingen nodig zijn om deze weer veilig te kunnen gebruiken. Dit onderzoek, naar onder andere de bestaande houtkwaliteit en aantasting, is in samenwerking met VanLierop uitgevoerd. Geconcludeerd is dat de stallen vrijwel geheel behouden konden blijven. Voor één van de stallen is een aanpassingsontwerp gemaakt waarbij bestaande gelamineerde spanten zullen worden verhoogd om zo meer stahoogte te creëren.

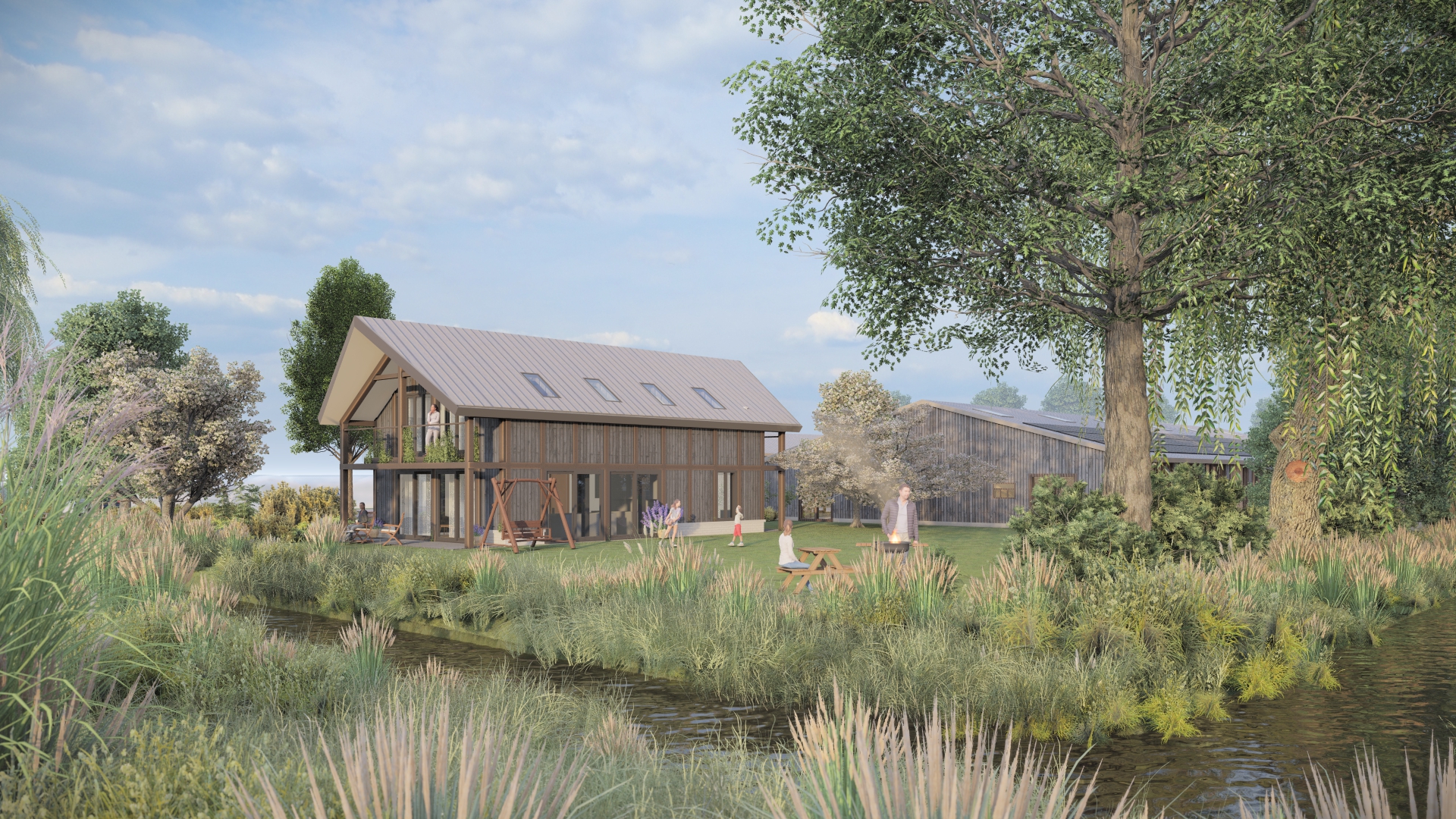

Twee woongebouwen zullen opnieuw worden opgebouwd. De gebouwen, vormgegeven naar een schuur-typologie, zullen volledig in bio-based materialen worden gerealiseerd. Bij het ontwerp van de fundering van deze bouwdelen is in samenwerking met de aannemer rekening gehouden met de beperkte bereikbaarheid van de bouwlocatie.

Villa Es

Een belangrijke randvoorwaarde voor de vorm van de aanbouw is de aansluiting van het nieuwe dak onder de relatief lage bestaande goot van de boerderij. Om de vrije hoogte in de aanbouw te maximaliseren heeft de architect ervoor gekozen het nieuwe dak vanaf de goot gelijdelijk omhoog te laten lopen, waarmee het bijzondere wigvormige gevelaanzicht wordt verkregen.

Verder zijn de ronde vormen van de uitbouw zo ontworpen dat bomen worden ontzien en zichtlijnen maximaal worden benut.

De aanbouw is behoudens de fundering en het metselwerk volledig bio-based uitgevoerd. De toegepaste bakstenen zijn in de omgeving gewonnen waarmee uitstoot door transport is geminimaliseerd.

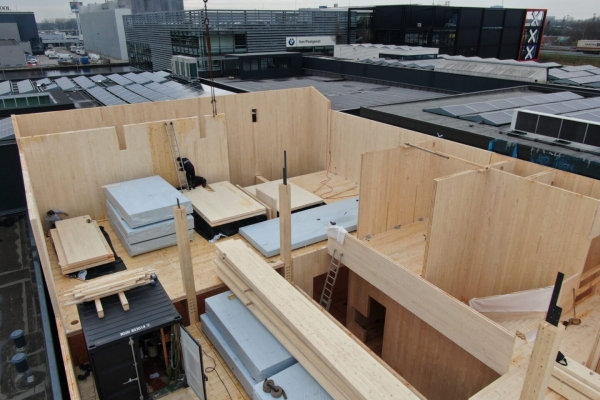

Pieter Braaijweg in Amsterdam

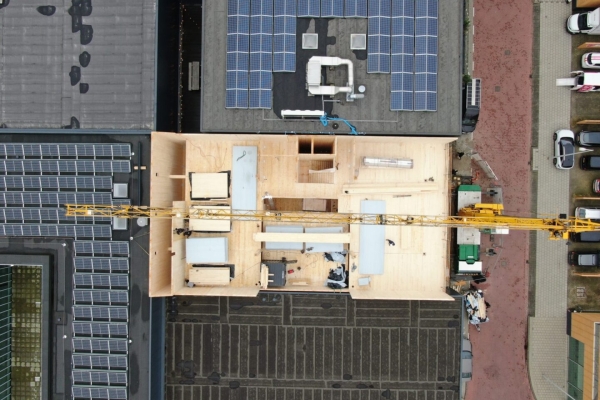

Direct naast de Ring Amsterdam wordt een nieuw bedrijventerrein gebouwd aan de Pieter Braaijweg. Dit kantoorgebouw springt er direct uit, door het volledig houten casco dat grotendeels zichtbaar zal blijven. Zelfs de stabiliteitskern van het gebouw, het deel dat normaalgesproken in beton of staal wordt uitgevoerd, is in dit gebouw óók in CLT-platen gerealiseerd. Het casco kon als bouwpakket in de fabriek worden geproduceerd waardoor het binnen drie weken (!) op locatie in elkaar gezet is.

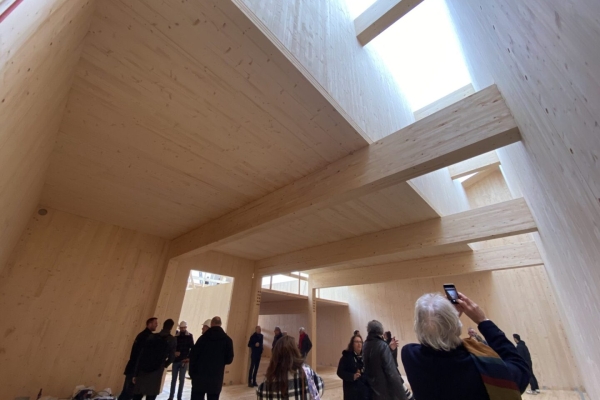

Het casco is vrijwel volledig opgebouwd uit gelamineerde houten spanten, waarop zogemaande CLT-vloeren zijn gelegd. De CLT-vloeren (cross laminated timber) zijn een soort groot uitgevallen multiplex platen, kruislaags verlijmd om extra stijfheid te verkrijgen. Door de massieve eigenschappen van de vloer, kon met een zeer beperkte hoogte van soms maar 10cm een grote vloeroverspanning worden gerealiseerd.

Wilt u ook een positieve milieuimpact hebben met uw gebouw, en binnen drie weken van fundering tot hoogste punt kunnen bouwen? Neem dan contact met ons op

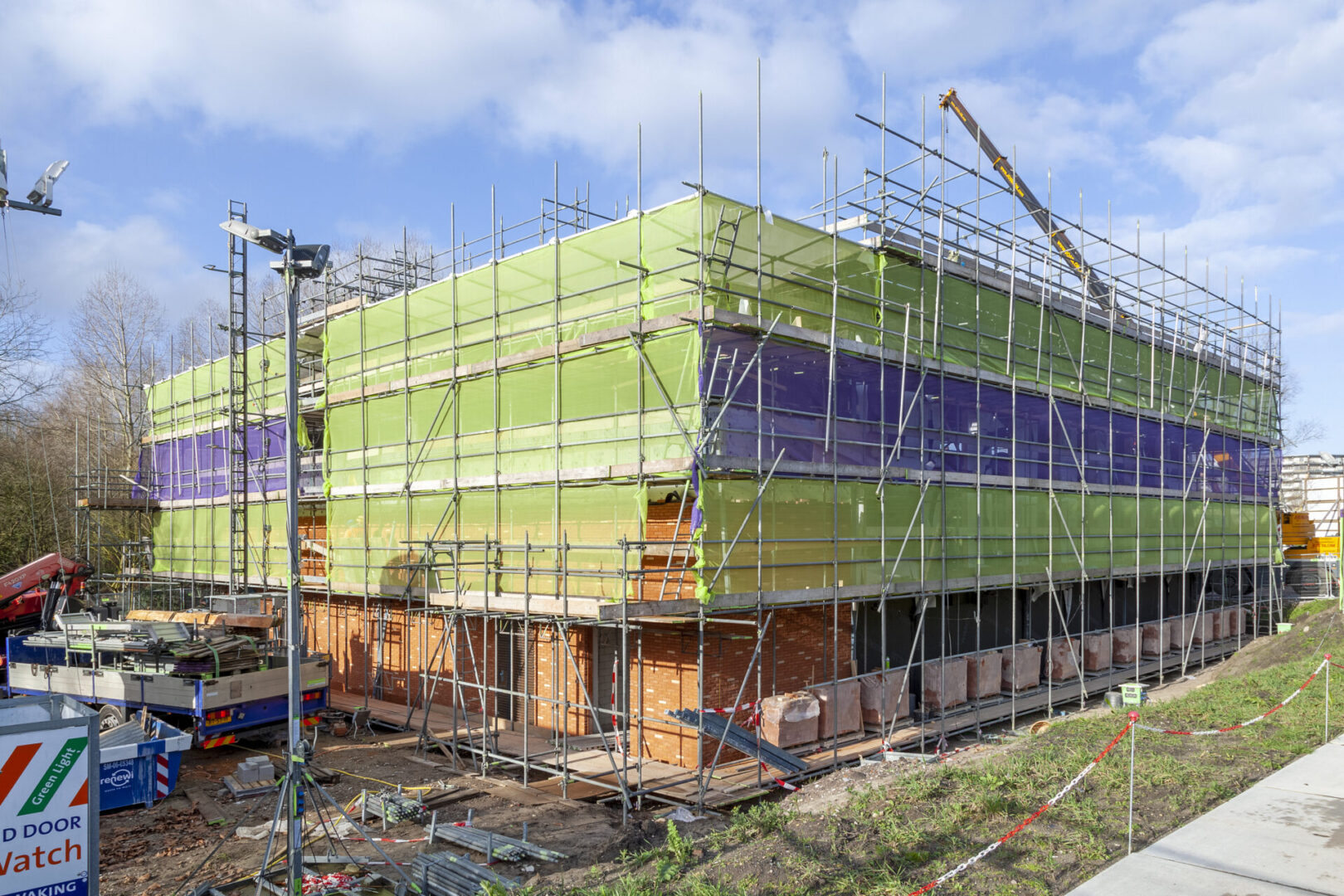

Warmte-overdrachtstation WOS Hakfort

Bij de nieuwbouw staat duurzaamheid en circulariteit, in de brede zin van het woord, hoog in het vaandel. Zo zal zogenaamd ‘groen beton‘ worden toegepast voor de fundering en worden de gevels opgetrokken uit ‘Waste Based Bricks’ van StoneCycling. Verder wordt de dakconstructie zo ontworpen dat hierin hergebruikt hout kan worden toegepast.

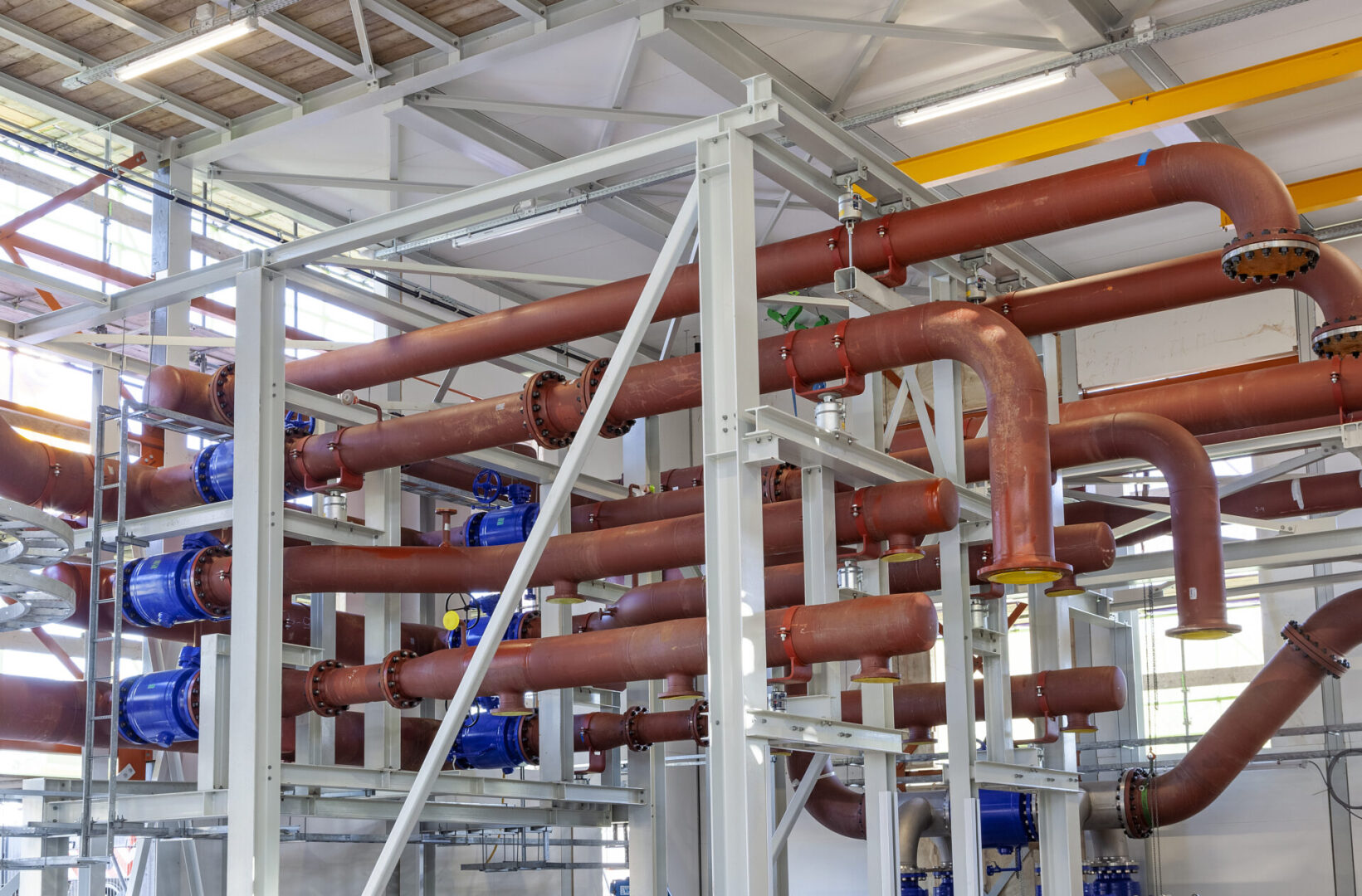

NAP ingenieurs verzorgt binnen dit traject de constructieve uitwerking en advies over duurzame alternatieven binnen de projectscope. Naast de bouwkundige schil wordt ook de dragende constructie voor installaties en leidingwerk in de ruimte uitgewerkt. Bij ondersteuning van de leidingen wordt rekening gehouden met deformaties en krachten ten gevolge van tempreatuurwisselingen.

Het project wordt in samenwerking met J.P. van Eesteren en Croonwolter&dros in BIM systematiek uitgewerkt en gebouwd.

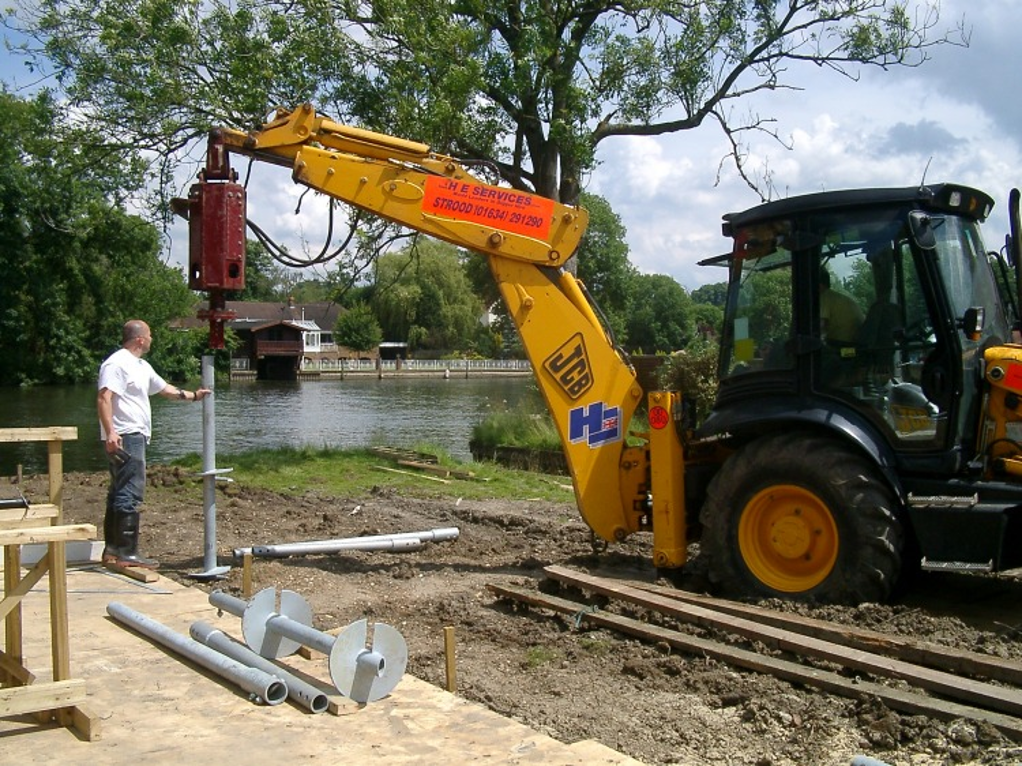

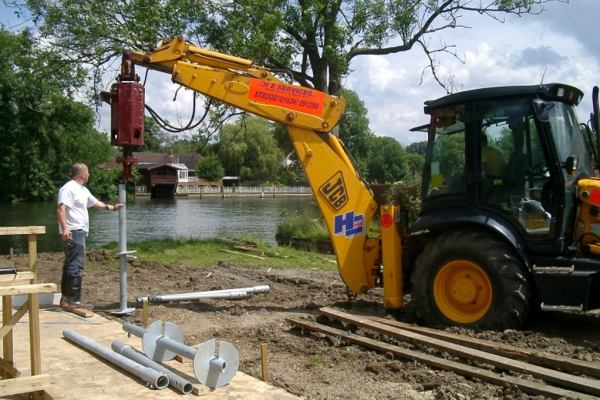

Circulaire DFH-Eco funderingspaal

Circulaire bouwwerken staan tot nu toe vrijwel altijd op ‘teleurstellend traditionele’ funderingen. Dat geldt zelfs voor demontabele tijdelijke gebouwen. Samen besloten wij de bestaande DFH-paalsysteem door te ontwikkelen tot een circulaire funderingspaal, de DFH-eco-paal.

Citaat artikel Bouwwereld.nl:

Centrisch element

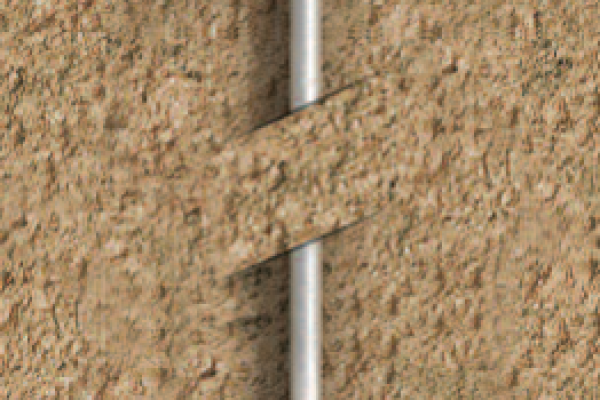

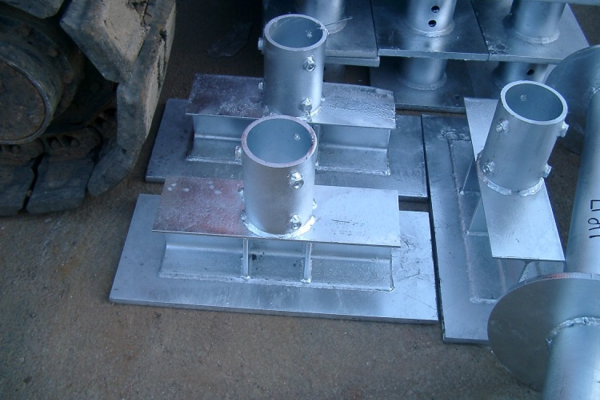

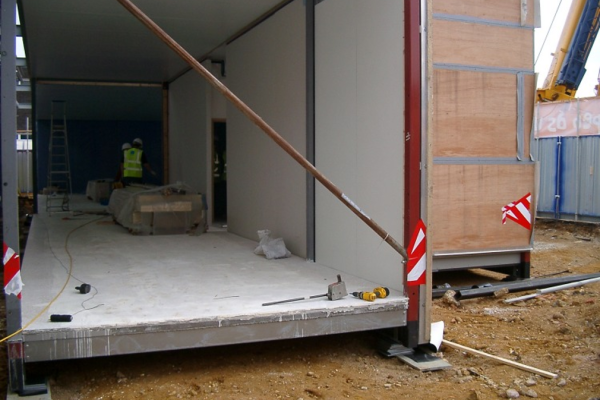

De DFH-paal is een stalen paal met schroefdraad, die met een kleine (electro)motor trillingvrij en zonder zware vervuilende machines tot de draagkrachtige zandlaag worden geschroefd. DFH gebruikt de paal om funderingen te herstellen, waarbij ze naast de funderingsbalk in de grond worden gedraaid. Voor circulaire nieuwbouw moest de kopplaat daarom zo worden aangepast dat de paal als centrisch funderingselement kan worden gebruikt. De paal is nu zowel geschikt als drager van een bovengrondse stalen ligger als van een ondergrondse (prefab) beton balk.

Tot 20 meter
Er zijn meer van dit soort schroefsystemen, maar veelal voor beperkte belastingen en beperkte dieptes. De DFH-eco paal kan een centrische belasting van 100 tot 140kN dragen, uiteraard afhankelijk van de ondergrond. Dankzij de modulaire opbouw, kan de paal met een door constructeur te bepalen schijfdiameter tot wel 20 meter diepte aangebracht worden. Het is daarmee een geschikt systeem voor lichte en middelzware bouwwerken, van één of twee bouwlagen.

Een goede stap
De palen hoeven door de toegepaste voorbehandeling niet met beton te worden omgoten. Als het bouwwerk wordt verplaatst of gedemonteerd, kunnen de palen simpelweg weer uit de grond geschroefd worden. Het systeem is voorzien van een demontabel koppelsysteem en daarmee een goede stap richting een circulaire maatschappij.

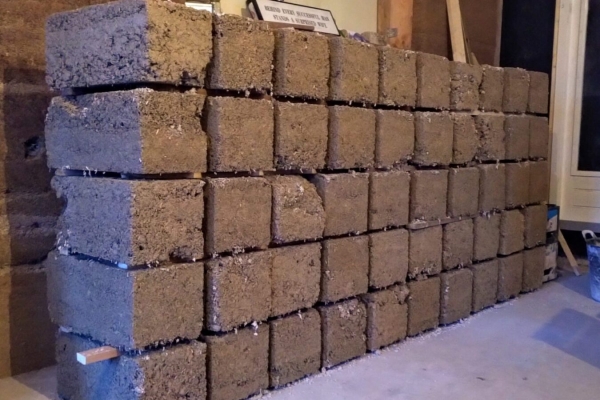

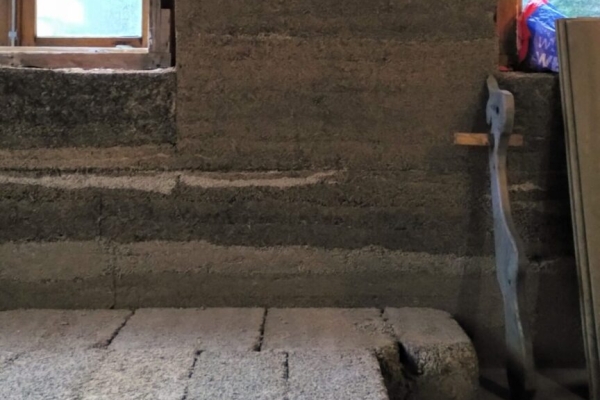

Kalkhennepwoning, Peins

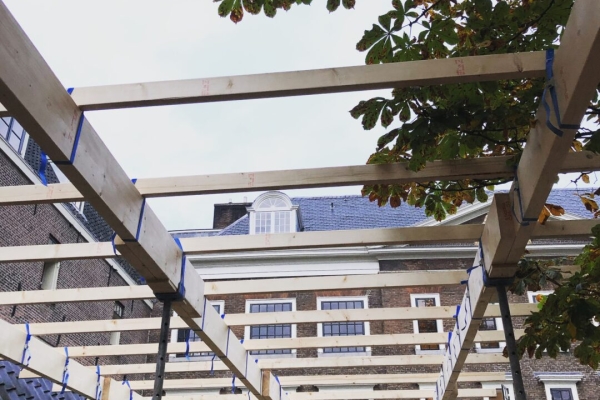

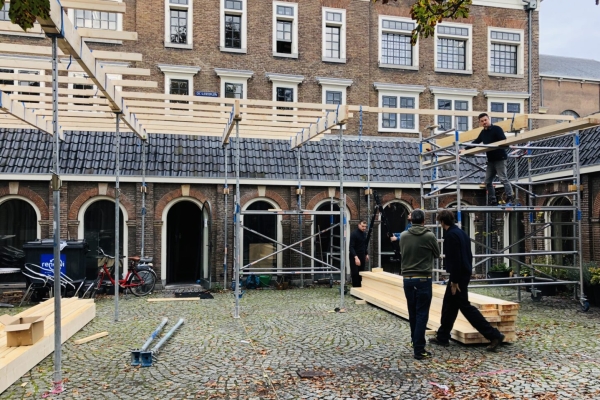

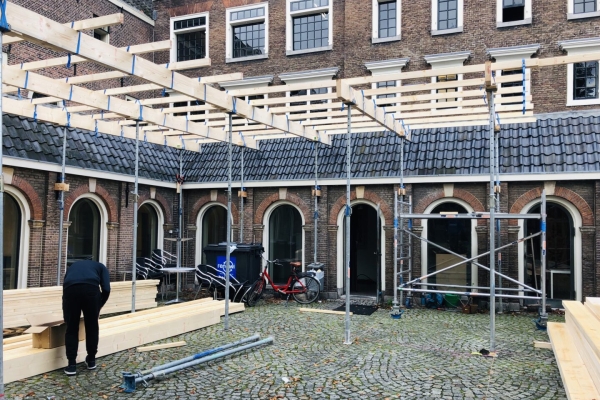

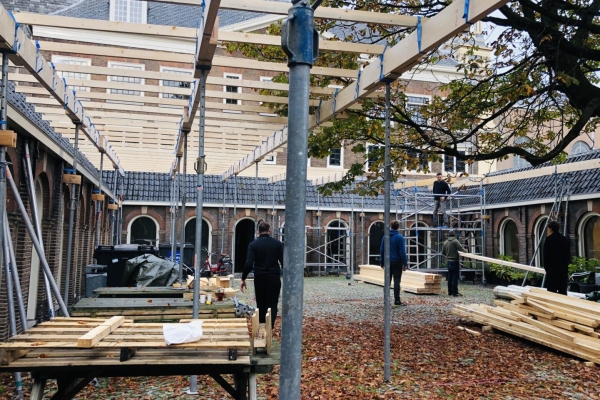

Circulaire overkapping Academie van Bouwkunst

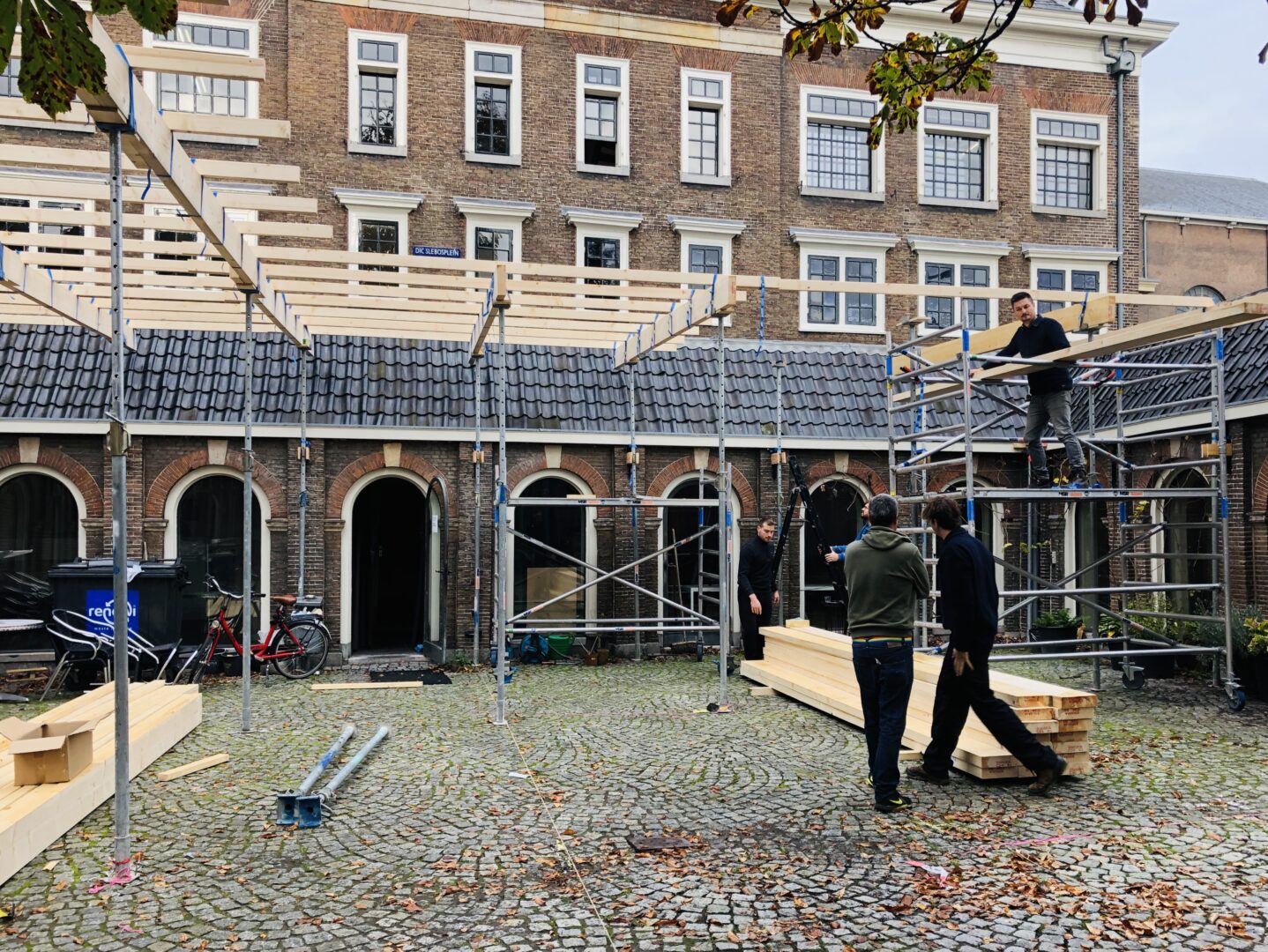

Veel tijdelijke tentoonstellingen eindigen als afval. Enorm zonde van al dat materiaal vinden wij. NAP ingenieurs heeft, in samenwerking met Bruno Vermeersch en Michiel Zegers, een volledig circulaire overkappingsconstructie ontworpen die met uitsluitend geleende materialen kon worden opgebouwd. De constructieve uitdaging van dit ontwerp is dat, om de bouwmaterialen na gebruik weer in te mogen leveren, er geen geschroefde verbindingen mogelijk zijn. De constructie is daarom deels op basis van ballast en afschuiving ontworpen, en deels met spanbanden gekoppeld.

De Graduation Show 2019 en de circulaire overkapping zijn van 1 t/m 3 november te zien in het academiegebouw aan het Waterlooplein 213 in Amsterdam. De opening vindt vrijdag 1 november om 17:00u plaats. Meer informatie over de Graduation Show 2019 en het volledige programma vindt u hier.

Architect Bruno Vermeersch: “Sinds het bestaan van de academie (110 jaar) zijn er plannen gemaakt, betekent en zelfs vergund, maar nooit is het geprobeerd om de historische binnenplaats te overkappen. Nu met deze expositie zijn we hiertoe in staat gebleken en vooral door het circulair denken. Geen enkel onderdeel verdwijnt uit de bouwcyclus, geen enkel materiaal zal als afval de wereld verlaten.” Mede dankzij Koers ben ik er uiteindelijk in geslaagd om deze droom voor elkaar te krijgen.
