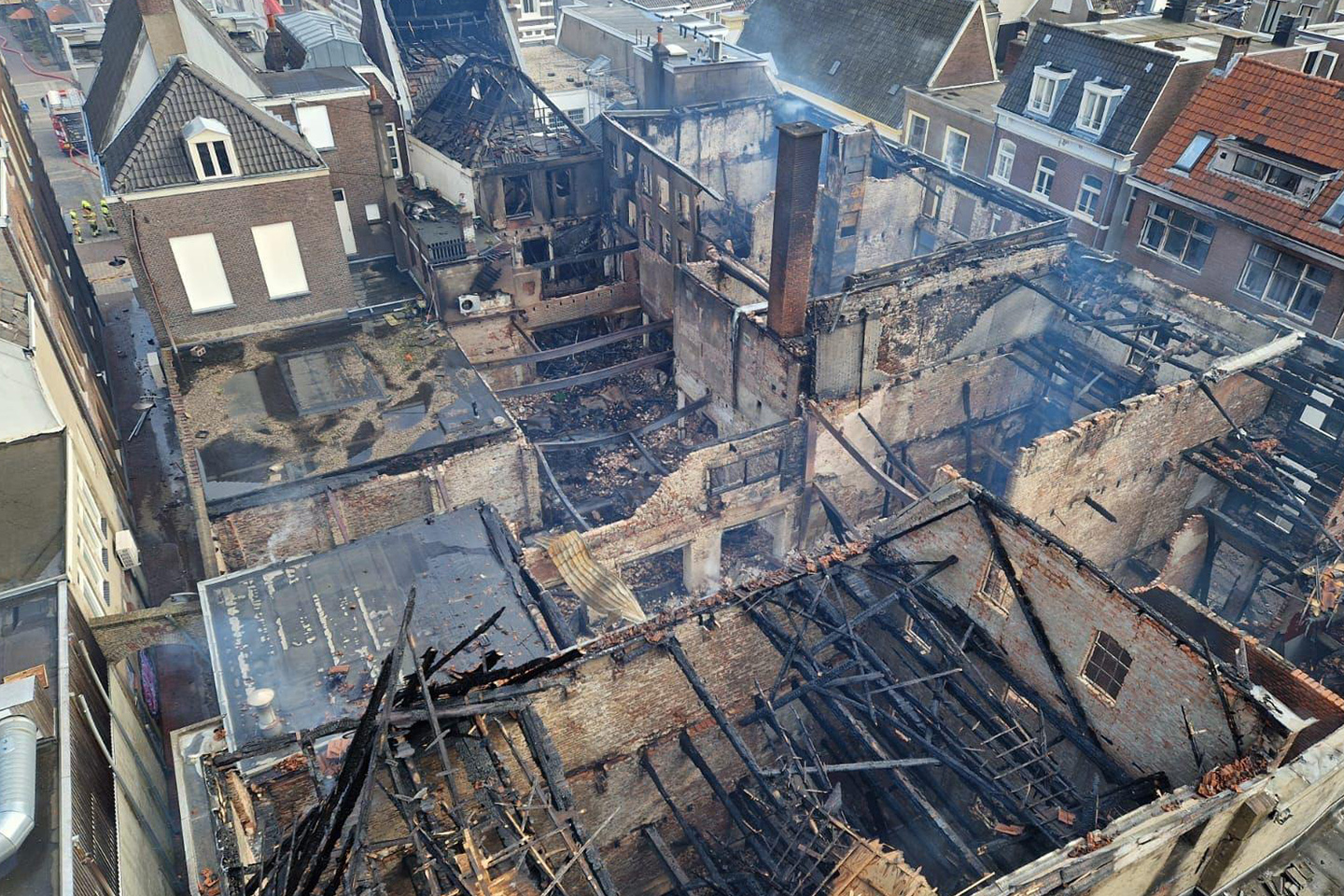

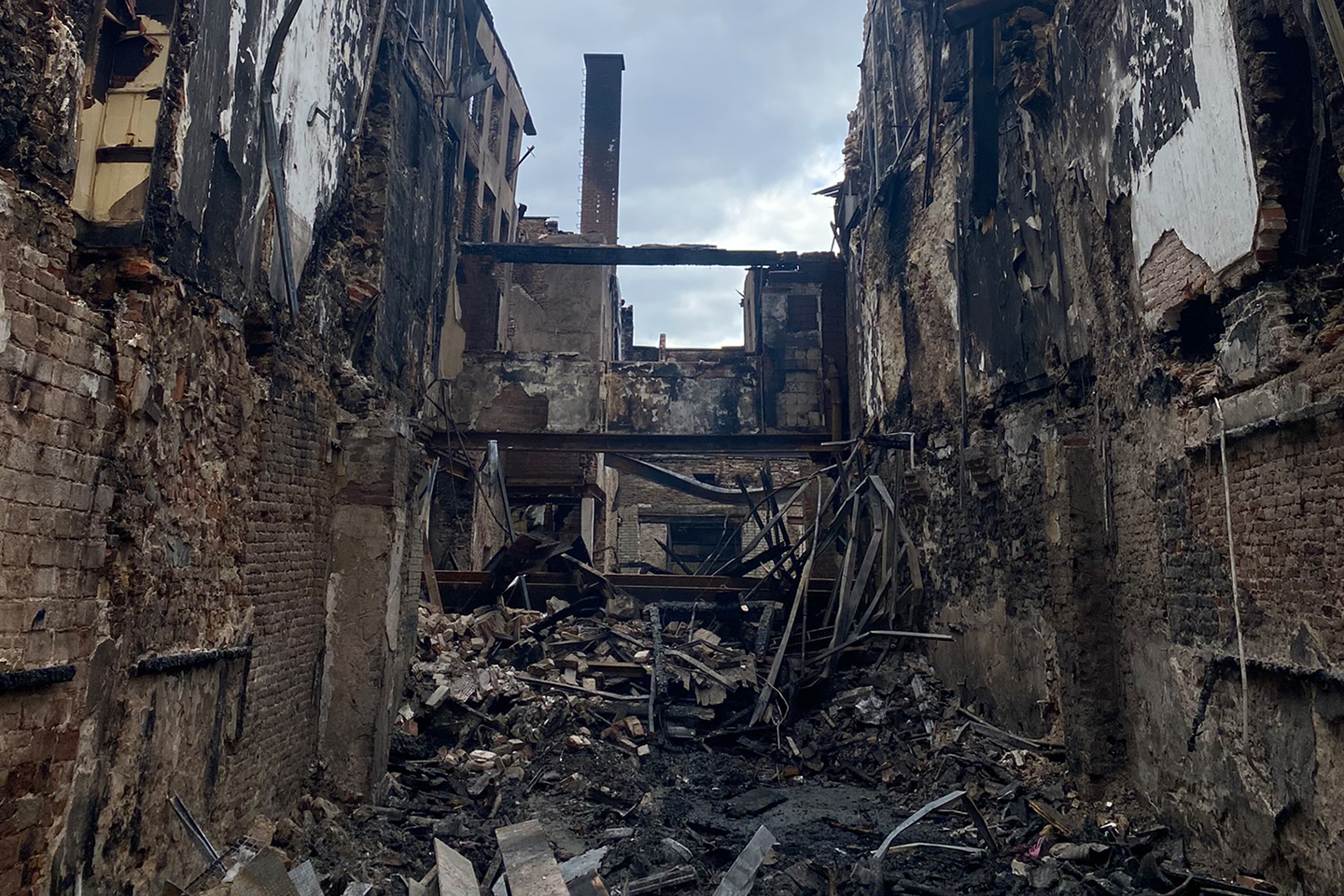

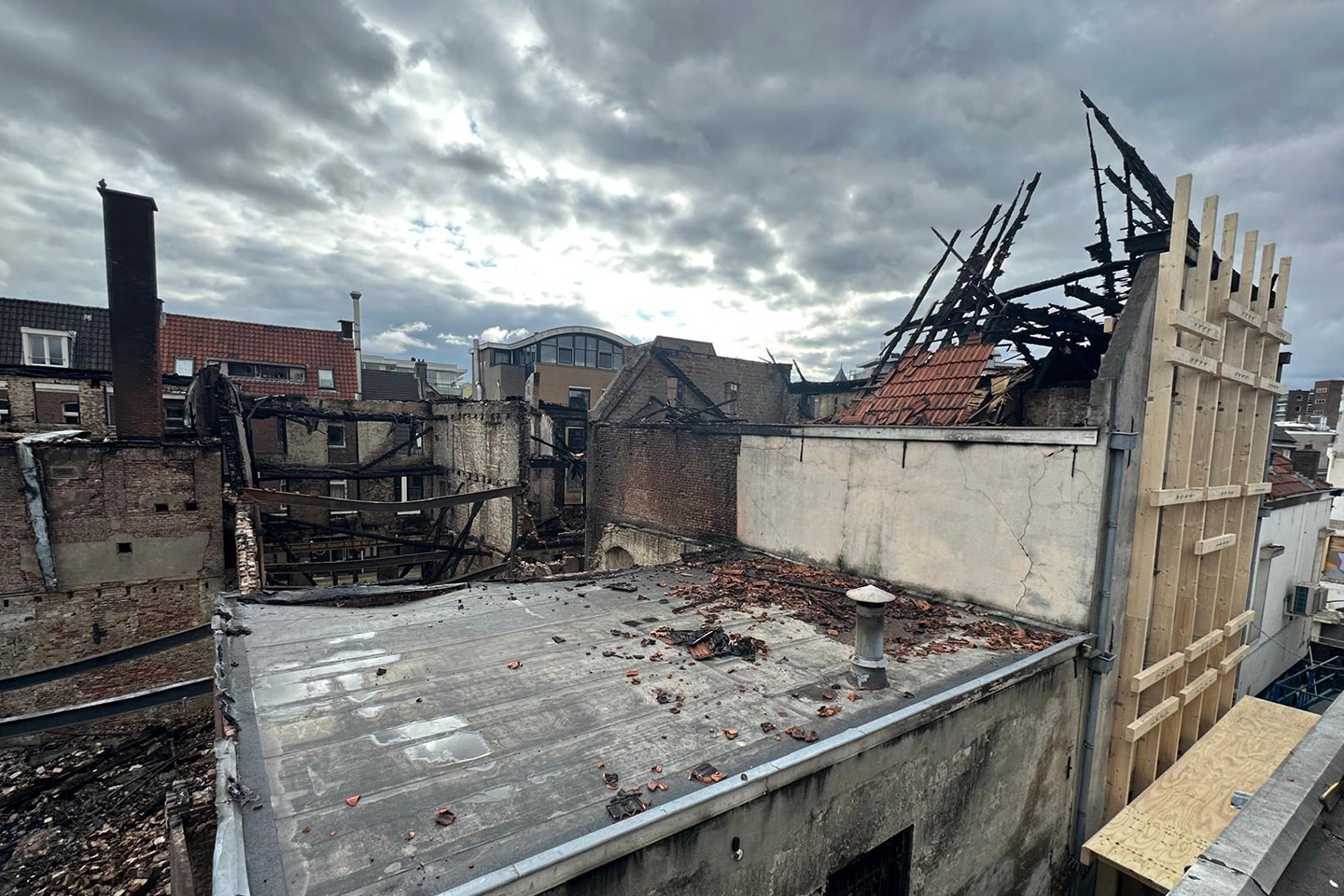

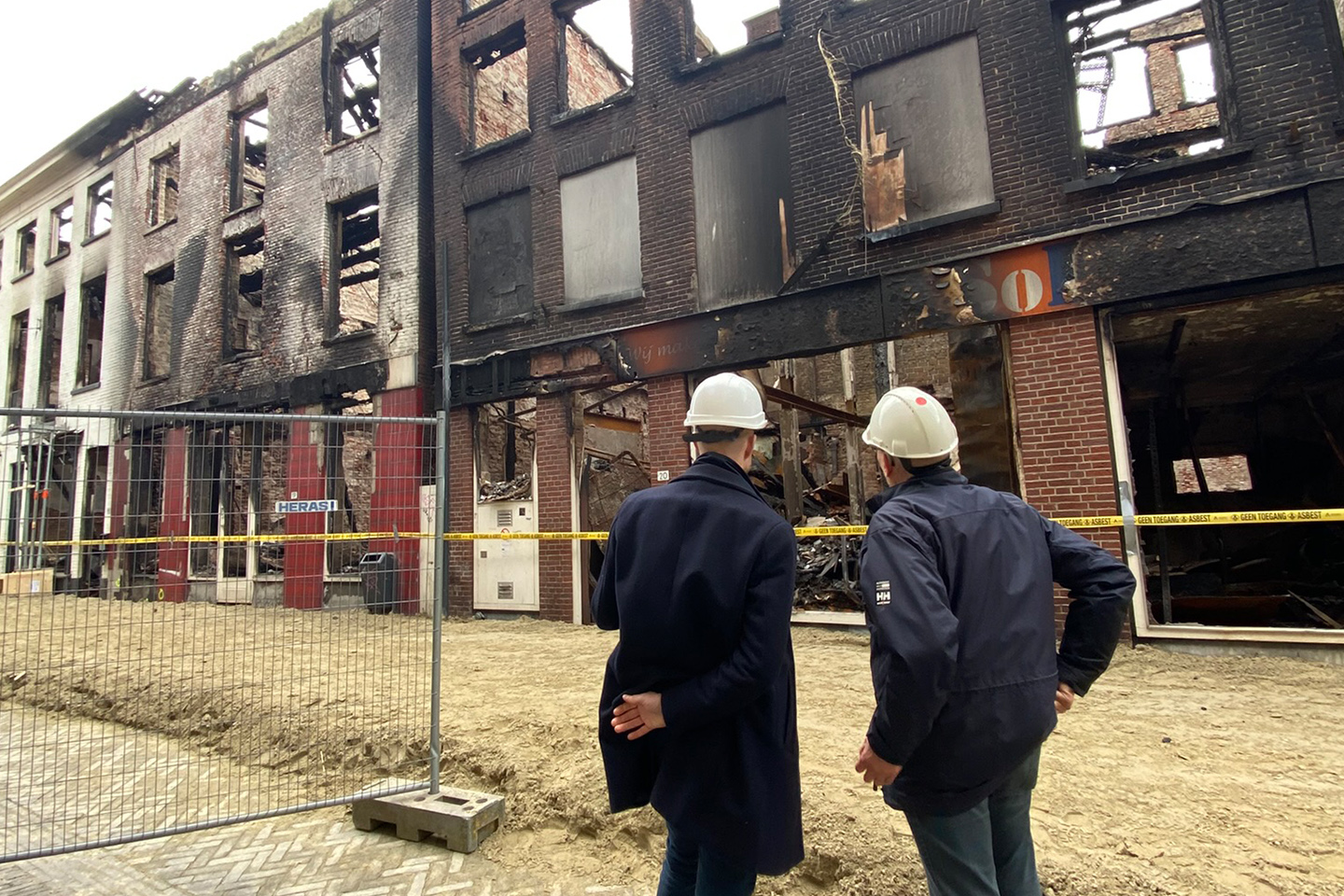

Verbrande panden Varkensstraat

De instabiele negentiende-eeuwse voorgevels en middeleeuwse keldermuren waren technisch zo aangetast dat gecontroleerde sloop deels noodzakelijk was. NAP ingenieurs werd door de gemeente Arnhem ingeschakeld om te adviseren bij het veiligstellen van het getroffen gebied en het behoud van zoveel mogelijk monumentale bouwmuren. Met oog voor cultuurhistorische waarde en stabiliteit is gewerkt aan een gefaseerde aanpak: de delamineerde bovenste gevelzones zijn gesloopt, terwijl onderliggende funderingen en kelders – in enkele gevallen uit de 14e eeuw – behouden bleven.

Kademuurherstel Waalseilandsgracht en Prinsengracht, Keizersgracht en Marnixkade in Amsterdam

De tijdelijke versterking van de kades vereist een zorgvuldig ontwerp en berekening van de staalconstructie om de stabiliteit en veiligheid te waarborgen tijdens de werkzaamheden. Onze expertise in binnenstedelijke werken is daarbij goed van pas gekomen.

In één specifiek geval hebben we in samenwerking met de Gemeente Amsterdam en Gebr. De Koning een console beproefd om de werking ervan aan te kunnen tonen. Door met een kraan een draglineschot op de console af te laten steunen kon de draagkracht worden bepaald. De console bleek veel sterker dan oorspronkelijk ontworpen en kon moeiteloos een belasting van 2,0 ton (2000 kg) dragen.

Buitenplaats Elswout

In de 17e eeuw werd Elswout gesticht door Carel du Moulin, maar het was de Amsterdammer Gabriel Marcelis die de eerste aanleg van Elswout voltooide. Door de eeuwen heen hebben vooraanstaande architecten bijgedragen aan de voortdurend aangepaste architectuur. De stijl van de buitenplaats veranderde geleidelijk aan met de verschuivende trends, van een Hollandse baroktuin tot een landschapspark.

Buitenplaats Elswout in Overveen is rijk aan vele prachtige, monumentale bruggen. Bijvoorbeeld de Gele Brug en de Kettingbrug zijn ware iconen en kenmerkend voor het aanzicht van Elswout. Om de bruggen voor de toekomst te behouden is onderhoud en herstel benodigd. Veel brugonderdelen en leuningen zijn onderhevig aan houtrot en zijn kapot.

Naast het advies en herstel van de bruggen heeft NAP ingenieurs het draagvermogen van de bruggen gecontroleerd op de maximale voertuig- en voetgangersbelasting. Daarnaast zijn de bruggen gecontroleerd op een specifieke aslast uit een middelgrote mobiele kraan, zo kan Staatsbosbeheer de veiligheid van bezoekers en het personeel wat de Buitenplaats onderhoud kan garanderen.

Met behulp van een 3D scanner heeft NAP ingenieurs de constructie van de brug ingescand, uit deze scans konden wij de afmetingen van de verschillende constructie onderdelen opmeten en evenals de zeeg van de bruggen.

Klik hier voor een intressant artikel over het herstel van de bruggen van de Buitenplaats Elswout.

Heat Source Zeeburg

De architect heeft voor het ontwerp de functionaliteit van de installaties als vertrekpunt genomen. De installatie bestaat uit een 30 meter hoog buffervat aan de noordzijde en een pompgebouw aan de IJburglaan. De installaties komen samen in één gebouw door het gebruik van een architectonische muur. Het gebouw zorgt voor dialoog met de passanten door zorgvuldig geplaatste gevelopeningen. Passanten krijgen inzicht in de wereld van de warmte middels het raam in de afgeronde hoek van het pompgebouw. Op de Ring is het buffervat voor automobilisten een markering van Zeeburgeiland en het visitekaartje van de bedrijvenstrook waar het gebouw aan staat.

Veel aandacht is uitgegaan naar de integratie van het gebouw in het lokale ecosysteem door aan te sluiten op de bestaande habitats. Zo wordt bijvoorbeeld het terrein binnen de muur als bloemrijk grasland ingericht, vergelijkbaar met wat aan de oostzijde van de locatie te vinden is. De bloeiende planten dragen bij aan het foerageergebied voor vleermuizen, huismussen en nestbroeders door het aantrekken van veel insecten. Voor de vogels en vleermuizen is rekening gehouden met nestkastvoorzieningen die zijn geïntegreerd in het gebouw.

Warmteoverdrachtstation IJburglaan

Bewoners kunnen hierdoor hun woning verwarmen en warm water ontvangen. Het gebouw is monoliet opgebouwd uit cortenstaal. De sleuven in de sculpturale monoliet zorgen voor verhulling en onthulling van de technische installaties. Hierdoor wordt de nieuwsgierigheid van toevallige passanten gewekt over de wereld van warmte.

De spannende doorzichten in de sleuven naar de installaties dragen bij aan de bewustwording van het comfortniveau van de Amsterdammer. Tevens dient één van de sleuven in de monoliet als zitplek voor mensen die wachten op de tram of voor diegene die even wilt uitrusten. Het gebouw draagt daarmee niet alleen bij aan de warmtevoorziening, maar geeft ook verblijfskwaliteiten van de openbare ruimte aan het achtergelegen Steigereiland.

Constructief is gebruik gemaakt van het architectonische cortenstaal. Door het cortenstaal aan stalen kolommen en liggers te bevestigen wordt hierdoor ook de stabiliteit gecreëerd. Hierdoor is minimaal staalgebruik gecombineerd met de visie van de architect.

Huize Karma in Ouderkerk aan de Amstel

Door eerst een nieuwe onderheide funderingsplaat onder de dijkwoning aan te brengen is een stabiele basis gecreëerd waarop vervolgens de vijzelconstructie kon worden geplaatst. De vijzelconstructie is zodanig ontworpen dat een totale vijzelslag van ca. 100cm kon worden gerealiseerd, zonder daarbij de stabiliteit van het monument in gevaar te laten komen.

Na aanbrengen van de vijzelconstructie zijn eerst de ontstane zakkingen in het monument volledig gecorrigeerd. Vervolgens is de dijkwoning in slechts twee dagen tijd één meter opgetild zodat deze weer boven de dijk uit stak. Na de vijzelwerkzaamheden is vanaf de funderingsplaat de gevel opgemetseld tot onder het monumentale houten casco.

Mooie bijkomstigheid van deze vijzelingreep is dat achter de dijkwoning nu ineens een tweelaags uitbouw mocht worden gerealiseerd. Dit omdat de goothoogte van het monument als maatgevend was vastgelegd in het bestemmingsplan. Van deze regel is dankbaar gebruik gemaakt door de architect.

Warmte-overdrachtstation WOS Hakfort

Bij de nieuwbouw staat duurzaamheid en circulariteit, in de brede zin van het woord, hoog in het vaandel. Zo zal zogenaamd ‘groen beton‘ worden toegepast voor de fundering en worden de gevels opgetrokken uit ‘Waste Based Bricks’ van StoneCycling. Verder wordt de dakconstructie zo ontworpen dat hierin hergebruikt hout kan worden toegepast.

NAP ingenieurs verzorgt binnen dit traject de constructieve uitwerking en advies over duurzame alternatieven binnen de projectscope. Naast de bouwkundige schil wordt ook de dragende constructie voor installaties en leidingwerk in de ruimte uitgewerkt. Bij ondersteuning van de leidingen wordt rekening gehouden met deformaties en krachten ten gevolge van tempreatuurwisselingen.

Het project wordt in samenwerking met J.P. van Eesteren en Croonwolter&dros in BIM systematiek uitgewerkt en gebouwd.

Houthaven blok 5C

In blok 5C zullen 65 woningen worden gerealiseerd voor de sociale huur en zal ruimte zijn voor horeca in de plint. het blok is deels aan een park gelegen en deels aan het IJ en is daarmee het visitekaartje van Amsterdam. Het deftige ontwerp van FARO architecten kenmerkt zich door baksteen gevels met verwijzingen naar zogenaamde ‘speklagen’ zoals die in historische bouw werden gebruikt. In het ontwerp zijn portiek-entrees ontworpen waarmee per portiek 6 tot 8 appartementen worden ontsloten.
